Blackmagic Design Převodník vláken fotoaparátu

Detailní popis produktu

Blackmagic Camera Fiber Converter a Blackmagic Studio Fiber Converter konvertují standardní připojení pro video, audio, napájení a komunikaci do jediného hybridního elektrooptického rozhraní. To umožňuje ovládání kamer až do vzdálenosti 2 km od nadzemního nebo přenosového vozíku pomocí jediného kabelu!

Možnost obsluhovat kamerové pracoviště ve větší vzdálenosti od režie je nezbytností pro živou produkci, ať už jde o práci ve studiu nebo natáčení v exteriéru. SDI je běžně dostupný, ale jeho rozsah je omezen. A napájení může být v některých případech stejně nedostupné, jako například ve velkých sportovních halách nebo větších divadelních prostorách. Používání více kabelů pro napájení, komunikaci, signalizaci a video nebo audio signály často vyžaduje drahé vybavení. Kromě toho použití zesilovačů signálu může vést k technicky velmi složitému a tedy méně spolehlivému řešení



Dosah 2 km!
Produkty Blackmagic Camera Fiber Converter a Blackmagic Studio Fiber Converter tento problém řeší pomocí jediného hybridního rozhraní SMPTE Fiber, které umožňuje kamerovým stanicím pracovat až 2 km od stropu pomocí jediného kabelu. Konvertory tak přemění kamery URSA Broadcast nebo URSA Mini na kompletní studiové řešení! Jeden z převodníků je umístěn na kameře, druhý ve studiu nebo v přenosovém vozíku. Jedná se o ideální řešení pro zpravodajství, natáčení rozhovorů, produkci seriálů nebo sportovní přenosy. Toto řešení je navíc řádově levnější než srovnatelné nabídky konkurence! Profesionální elektro-optické rozhraní SMPTE se tak dostává na dosah webcasterů, škol atd.



SMPTE 311M
Hybridní kabel spojující kamerovou stanici se stropem je kompatibilní se standardem SMPTE 311M a využívá také standardní, odolné konektory SMPTE 304. Kabel obsahuje pár optických vláken, datový pár a napájecí pár spolu se středovým vodičem pro zvýšení jeho pevnosti. Jednotka Blackmagic Studio Fiber Converter nabízí standardní 200V napájení kamerového konvertoru, kamery a jejího příslušenství. Studiové i kamerové konvertory jsou vybaveny elektronikou, která nepřetržitě monitoruje napájení a v případě poruchy jej okamžitě odpojí. Vysoké napájecí napětí se připojí až po úspěšném provedení všech bezpečnostních testů. Blackmagic Studio Fiber Converter a Blackmagic Camera Fiber Converter jsou proto plně v souladu se standardy SMPTE a nabízí maximální provozní bezpečnost



Konvertory

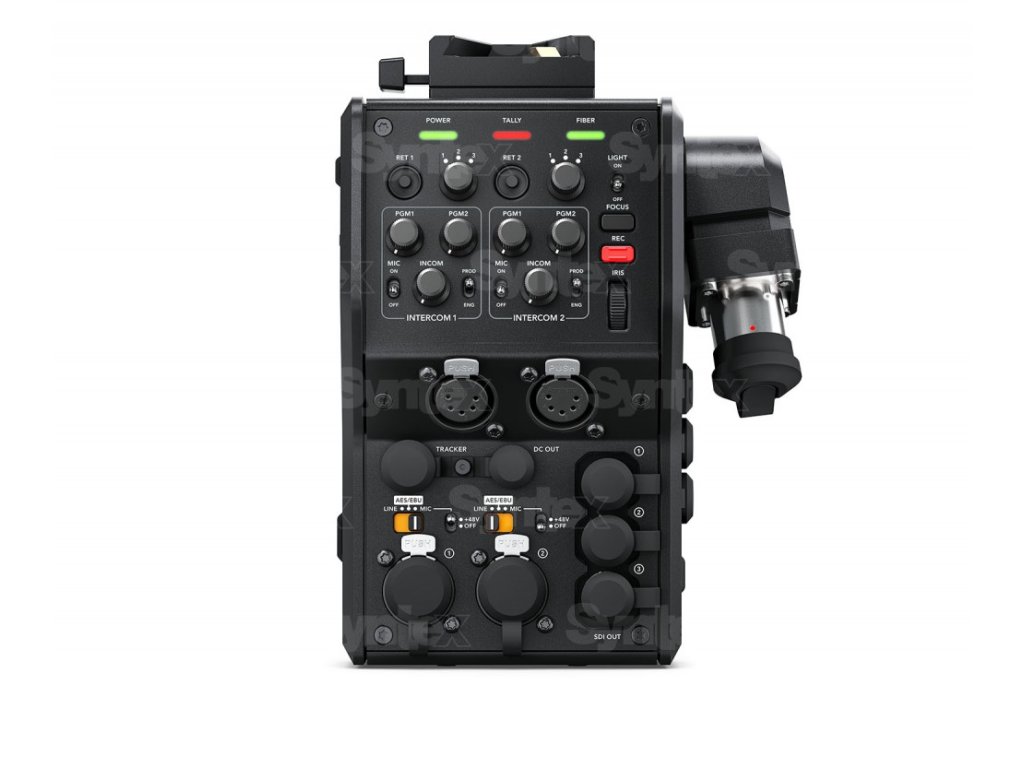

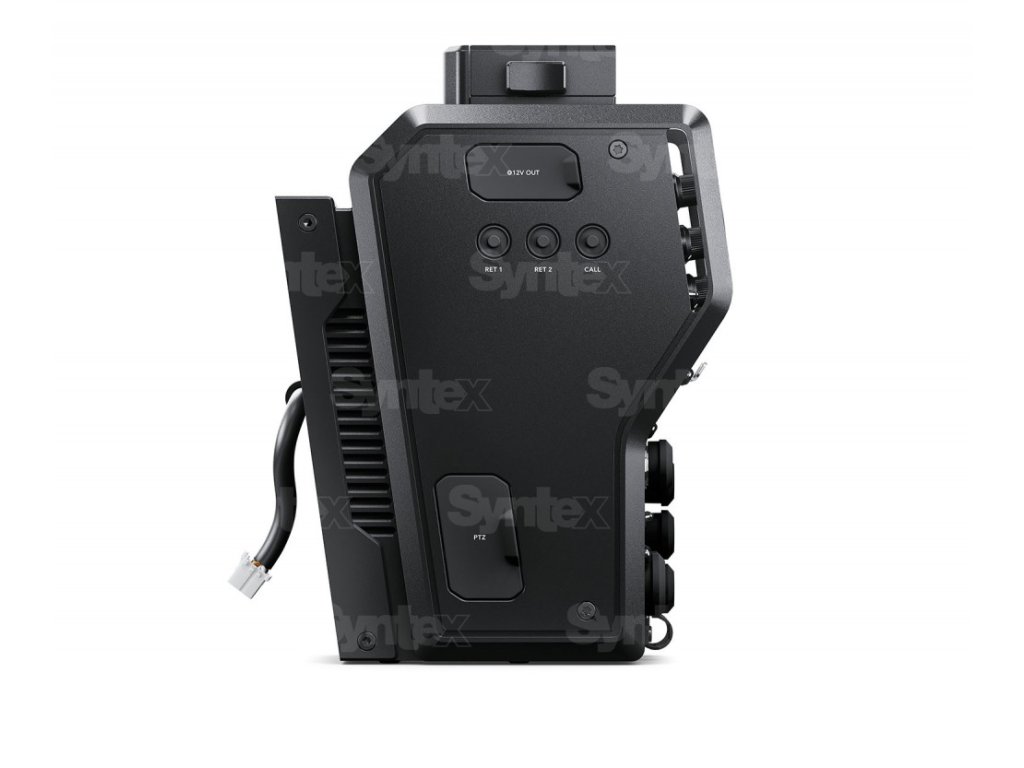

Kamerový konvertor pak poskytuje normální 12V napájení pro kameru a její příslušenství. Připojuje se k zadnímu panelu kamer URSA Mini a URSA Broadcast a konvertuje video a audio rozhraní, příkazy dálkového ovládání, komunikační a signální linky a napájení na standardní hybridní kabeláž SMPTE. A protože studiové kamery jsou téměř výlučně ovládány z pozice zadní kamery, konvertor nabízí také standardní funkce studiové kamery. Ukázka řádků ze stropu, interkomu (dvě nezávislé sady), spuštění záznamu, clona a zaostření lze ovládat. V horní části převodníku je také rozhraní V-Lock pro další příslušenství, jako je profesionální monitor Blackmagic Studio Viewfinder

Blackmagic Studio Fiber Converter je určen k montáži do studiových nebo přenosových skříní a používá se k opětovné konverzi rozhraní SMPTE Fiber na standardní typy, které pak lze připojit k ovládacím panelům kamer, režisérům, mixážním pultům atp. Oba konvertory jsou standardně vybaveny ovládací prvky, které zkušení kameramani ocení



Standardní rozhraní
Převodníky respektují běžné TV standardy včetně nejnovějšího rozhraní 12G-SDI pro podporu všech HD a Ultra HD formátů až do rozlišení 2160p60. Nabízejí Ultra HD výstup, tři nezávislá HD propojení ze stropu, dálkové ovládání kamery, PTZ protokol a Ethernetové rozhraní. Komunikaci zajišťuje dvoukanálový interkom se standardními 5-pin XLR konektory pro připojení profesionálních headsetů. Pro případ poruchy optického rozhraní je k dispozici i záložní interkom. Převodník kamery nabízí také 10-pinový konektor pro operátora jeřábu - v případě, že se již používají obě náhlavní soupravy - jakož i výstup signálu

Komunikaci mezi dvěma převodníky zajišťuje klasický 10Gb Ethernet. Použitá IP video technologie využívá profesionální 10bitovou kvalitu videa s bezztrátovou kompresí. Všechna ostatní rozhraní – komunikační, signalizační, dálkové ovládání – také využívají IP protokol. Oba převodníky jsou velmi rychlé a mají latenci pod jeden rámec!



Robustní konstrukce

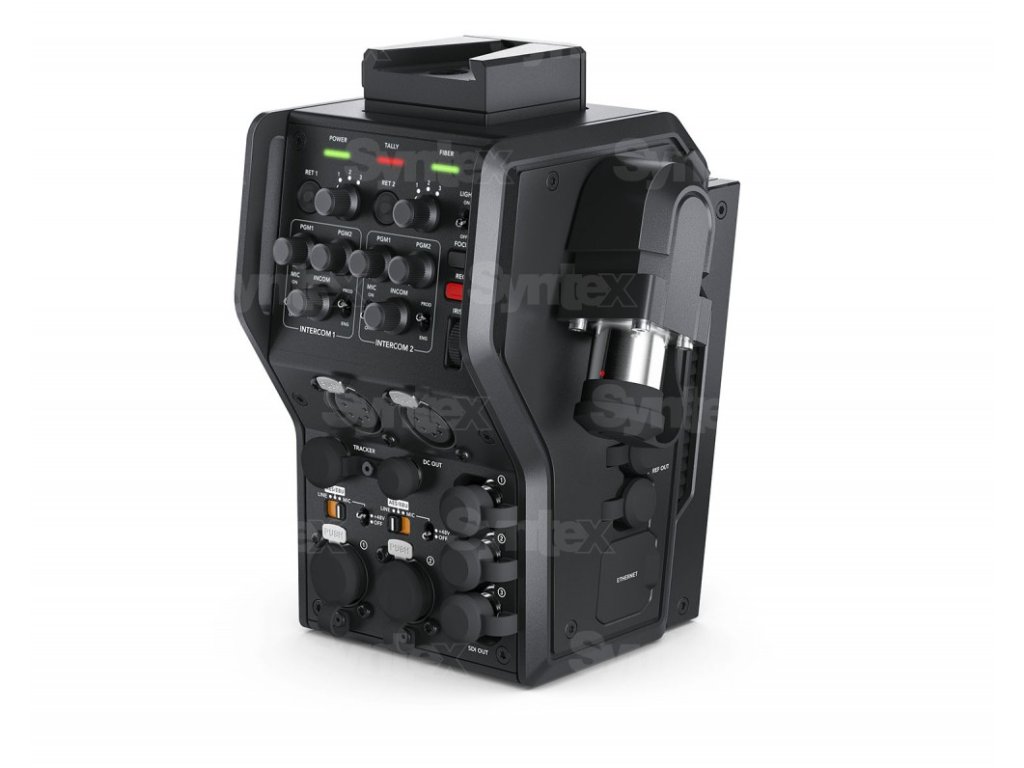

Blackmagic Camera Fiber Converter má velice robustní kovové tělo a design dokonale ladí s kamerou URSA Broadcast. Samozřejmostí jsou prachová těsnění na konektorech či špičkové rozhraní V-Lock pro připojení monitoru Blackmagic Studio Viewfinder. Studiový model Blackmagic Studio Fiber Converter je navržen tak, aby se dal namontovat do stojanu se standardní šířkou (pomocí volitelného adaptéru) a obsahuje na předním panelu konektor pro kameru a 5“ LCD displej pro okamžitý náhled signálu.



Příslušenství
Blackmagic Design nabízí profesionální produkty, které tvoří kompletní studiové řešení, včetně nového ATEM Camera Control Panel (v prodeji od 6/2018) pro dálkové ovládání až čtyř kamer URSA Broadcast, URSA Mini, Blackmagic Studio nebo Blackmagic Micro Studio najednou. Panel je plně kompatibilní se sérií adresářů ATEM a je vybaven velkým LCD displejem, jakož i kvalitními joysticky a tlačítky, které umožňují jednomu operátorovi ovládat a měnit velké množství parametrů, jako jsou zisk, vyvážení barev, rychlost závěrky, To uvolní ruce operátorům kamery, aby se mohli lépe soustředit na kreativní stránku natáčení

Blackmagic Camera 6.9.2 (4/2020)
Aktualizace Blackmagic Camera 6.9.2 je určena výhradně pro vlastníky Vysílání URSAModelka a Vlákno fotoaparátu Konvertor & Studio Fiber Konvertor, kde opravuje množství chyb a implementuje i několik nových funkcí. The přenos příkazů „call“ a „on-air“ je nyní podporován pro produkty Blackmagic Camera a Studio Fiber Converter ve spojení sATEM Talkback Converter 4K nebo Blackmagic 3G-SDI Shield pro Arduino. Výrobce představil také novinky manuály pro URSA Broadcast a URSA Mini kamery

Nové funkce v Blackmagic Camera Setup 6.9.2

Nové funkce pro produkty Camera & Studio Fiber Converter

• Přenos signalizačních příkazů do konvertorů Talkback

• Přenos signalizačních příkazů pro 3G-SDI Shield pro Arduino SDI modul

• Detekce nesprávné verze softwaru na Studio Converter

• Stabilnější start systému
• Vylepšená detekce referenčního signálu při startu
• Vylepšená stabilita při používání komunikačních systémů třetích stran
• Opraveny občasné chyby ve výstupu fotoaparátu
• Opraveny chyby stavového světla v převodnících
• Během instalace firmwaru byla odstraněna falešná zpráva „neúspěšná aktualizace“.
• Opraveno odlupování při přepínání XLR vstupů z linkového do AES režimu
• Lokalizace do jiných jazyků

Nové funkce pro URSA Broadcast

• Zasekávání pevného zaostření a zoomu na objektivech Fujifilm a Canon

• Opravena chyba způsobující ztrátu odezvy v Fujifilm LA16xzaostřovací kroužek objektivu

Blackmagic Camera 6.9.6 (9. 8. 2020)
V6.9.6 implementuje schopnost aktivovat fantomové napájení pro kanály interkomu 1 a 2, vylepšenou podporu HDR, zvýšenou stabilitu/přesnost synchronizace a další funkce pro Blackmagic Camera Fiber Converter a Studio Fiber Converter pro URSA Broadcast. Pro kamery Pocket Cinema Camera 4K a 6K opravuje nulovou odezvu pro některé příkazy odesílané přes Bluetooth.

Blackmagic Camera Fiber Converter

Montážní konzola a šrouby pro připevnění ke kamerám URSA Mini a URSA Broadcast

3x krátké 12G SDI kabely pro SDI In a Out připojení k URSA Mini a URSA Broadcast

SD karta se softwarem a manuálem

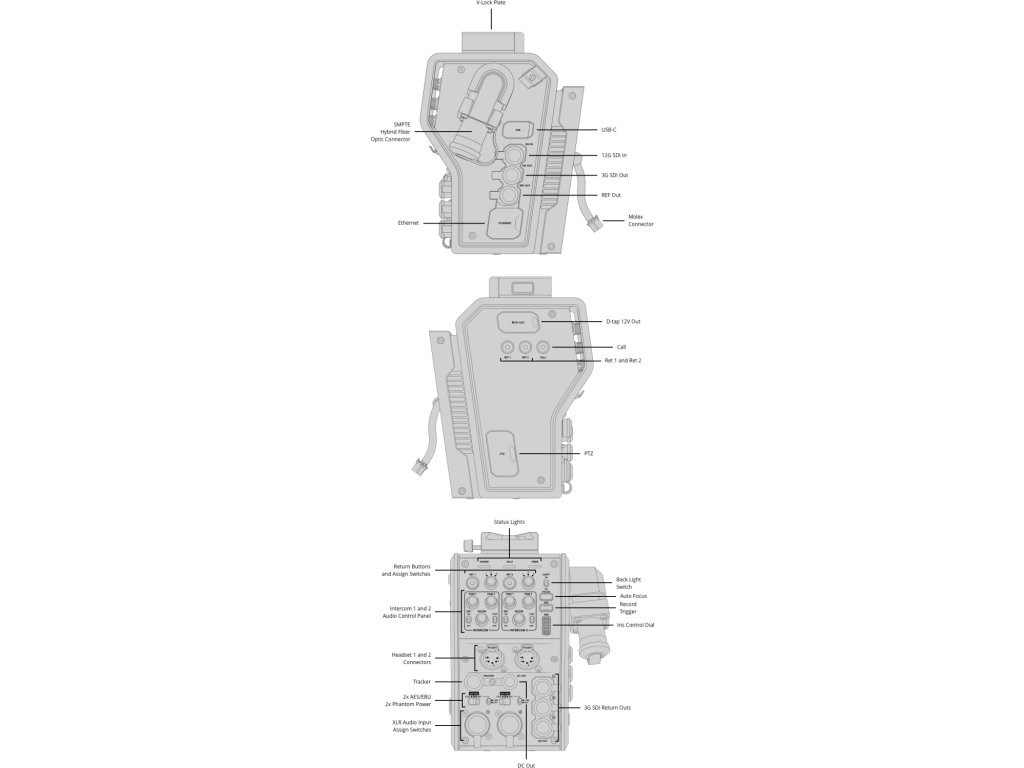

Odkazy

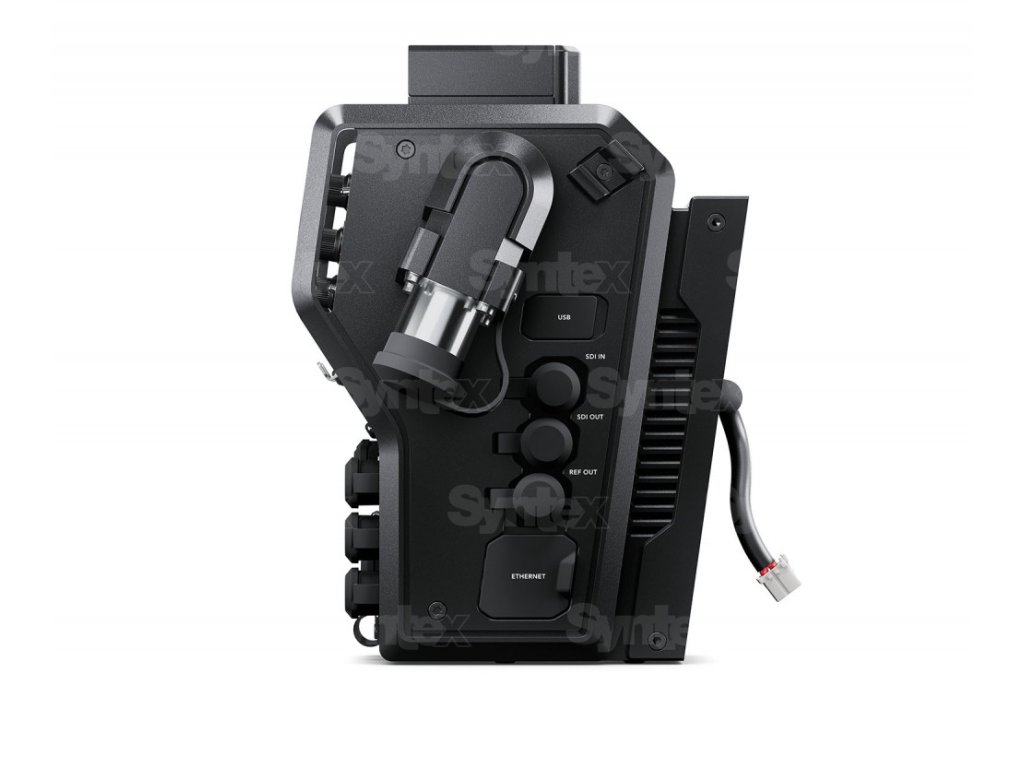

Vstup pro optická vlákna

1x hybridní vláknová optika SMPTE
s konektorem SMPTE 304(samec).

Video vstup SDI

1x 12G SDI pro napájení fotoaparátu.

Video výstup SDI

1x 3G SDI pro návrat fotoaparátu
feed, 3x 3G SDI pro Return&SDI&Výstupy.

Talkback Audio

2x 5-kolíkový XLR pro headset se třemi cestami
audio mixpult na výstup, 1x Tracker&výstup.

Analogový zvuk

2x 3-pin XLR vstupy pro AES,
Linkový nebo mikrofonní vstup. K dispozici je fantomové napájení.

Počítačové rozhraní

1x USB-C konektor.

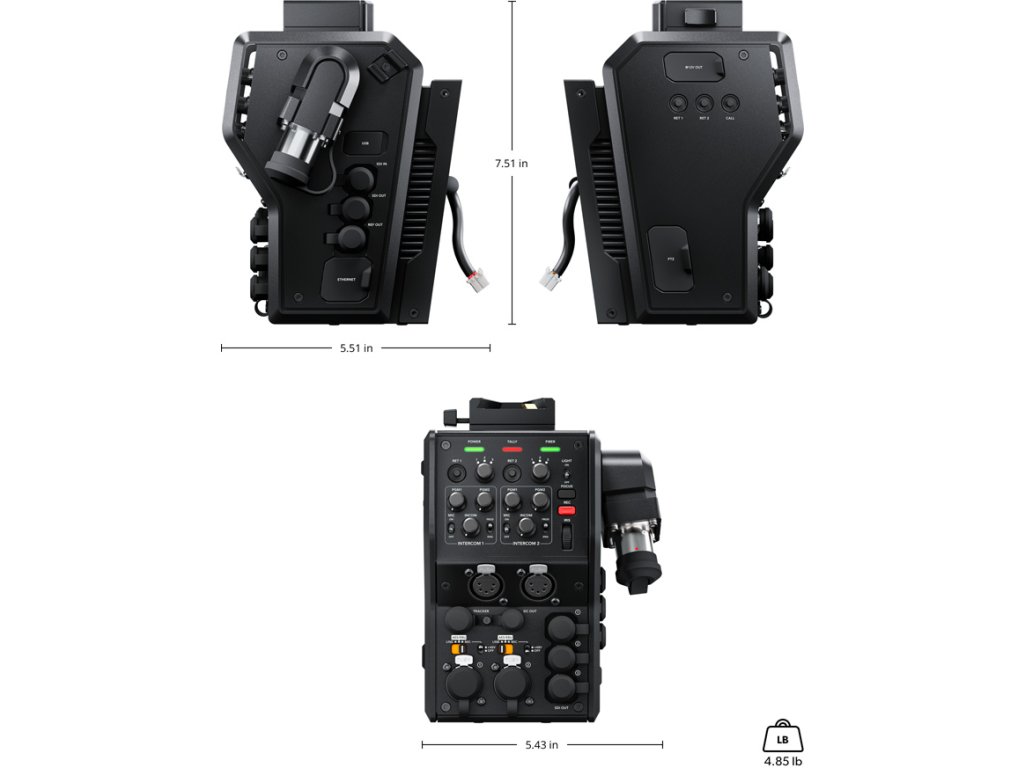

Fyzické specifikace
