Blackmagic Design 3G-SDI Arduino Shield

Detailní popis produktu

Blackmagic 3G-SDI Arduino Shield umožňuje zákazníkům sestavit si vlastní ovladače pro kamery a jiná SDI zařízení.

Vytváření vlastních řešení pro ovládání kamer přes připojení SDI je náročné a vyžaduje dovednosti v oblasti vysokorychlostního digitálního designu. To znamená, že pro inženýry vysílání, kteří chtějí integrovat kamery Blackmagic Design do svých vlastních systémů, je dost obtížné, protože by potřebovali vybudovat hardware založený na SDI, aby mohli tyto kamery ovládat na dálku pomocí protokolu Blackmagic Camera SDI Control Protocol. K vyřešení tohoto problému vytvořila společnost Blackmagic Design novou rozšiřující desku SDI pro mikrokontroléry Arduino s názvem Blackmagic 3G-SDI Arduino Shield, aby usnadnila vysílacím inženýrům a technikům vytváření vlastních řešení řízení pro kamery Blackmagic Design.



Arduino je populární platforma pro prototypování elektroniky s otevřeným zdrojovým kódem založená na snadno použitelném hardwaru a softwaru. Podobně jako Raspberry Pi, který je více zaměřen na softwarové inženýry, Arduino je často volbou pro vývojáře hardwaru a je navržen jako jednodušší, flexibilnější a levnější způsob vytváření všech druhů vlastních projektů.

Rozšiřující desky se ve světě Arduina nazývají „štíty“ a společnost Blackmagic Design se rozhodla využít této standardizované rozšiřující schopnosti k vytvoření své karty rozhraní Blackmagic 3G-SDI Arduino Shield. Blackmagic Design také napsal nějaký vzorový kód, který ukazuje, jak Arduino komunikuje s Blackmagic 3G-SDI Arduino Shield a jak poté štít odešle ovládací příkazy kamery do kamery.



Blackmagic 3G-SDI Arduino Shield je jednoduchá rozšiřující deska nebo „štít“, který obsahuje 1 SDI vstup a 1 SDI výstup. Vstup SDI umožňuje připojení jakéhokoli zdroje videa a výstup SDI je připojen ke kameře a má v sobě zabudované příkazy řídícího protokolu kamery. Blackmagic 3G-SDI Arduino Shield je velmi snadno použitelný vývojářem softwaru, protože si jednoduše vyhledá příkazy k ovládání kamery, které chtějí použít v návodu k použití a poté je přidá do softwarového kódu Arduino, který je odešle do Blackmagic 3G-SDI Arduino Shield, který má být vložen do odkazu SDI.

Blackmagic SDI Control Protocol využívá prázdné místo v datovém toku SDI k odesílání příkazů pro věci, jako je ovládání kamery a objektivu, korekce barev, návrat programu, záznam, zpětný hovor a další přes kabely SDI, takže zákazníci nemusí nasazovat další, drahé vybavení a vést další kabely. Protokol je dobře zdokumentován společností Blackmagic Design v produktových manuálech a nyní jej podporují i výrobci třetích stran. Blackmagic SDI Control Protocol je zabudován do kamer Blackmagic, přepínačů ATEM, karet DeckLink, Video Assist a hledáčků.

Zákazníci by si například mohli postavit jednoduchý ovladač s joystickem na vrchu štítu SDI, který vysílá příkazy k ovládání kamery pro úpravu věcí, jako je zaostření nebo clona. Možnosti jsou nekonečné a zákazníci mají nyní snadný způsob, jak vytvořit zcela přizpůsobená řešení pro použití s kamerami, přepínači, kartami a dalšími zařízeními Blackmagic.

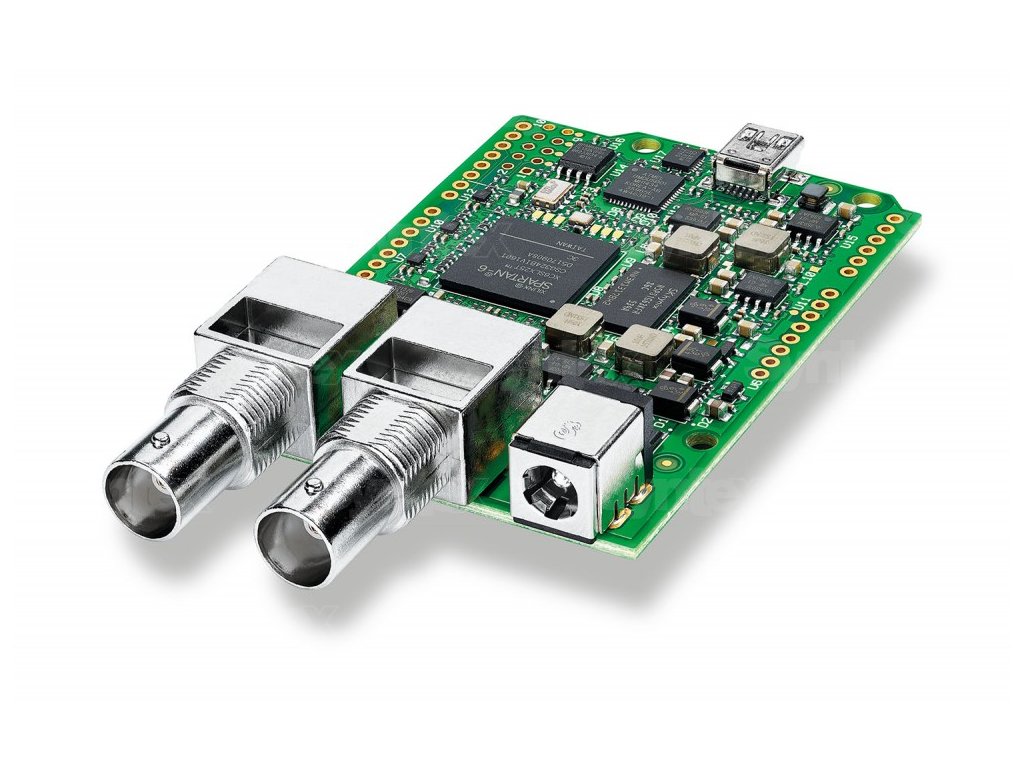

Blackmagic 3G-SDI Arduino Shield přichází jako jednoduchá oboustranná deska SDI, která také poskytuje energii pro Arduino. Obsahuje také USB konektor pro aktualizaci softwaru, neboť Blackmagic Design v budoucnu uvolní nové funkce. Používá sběrnici I2C, což znamená, že ji můžete dokonce připojit pomocí kabelu ke štítu, pokud potřebujete zapadnout do vlastního krytu.
