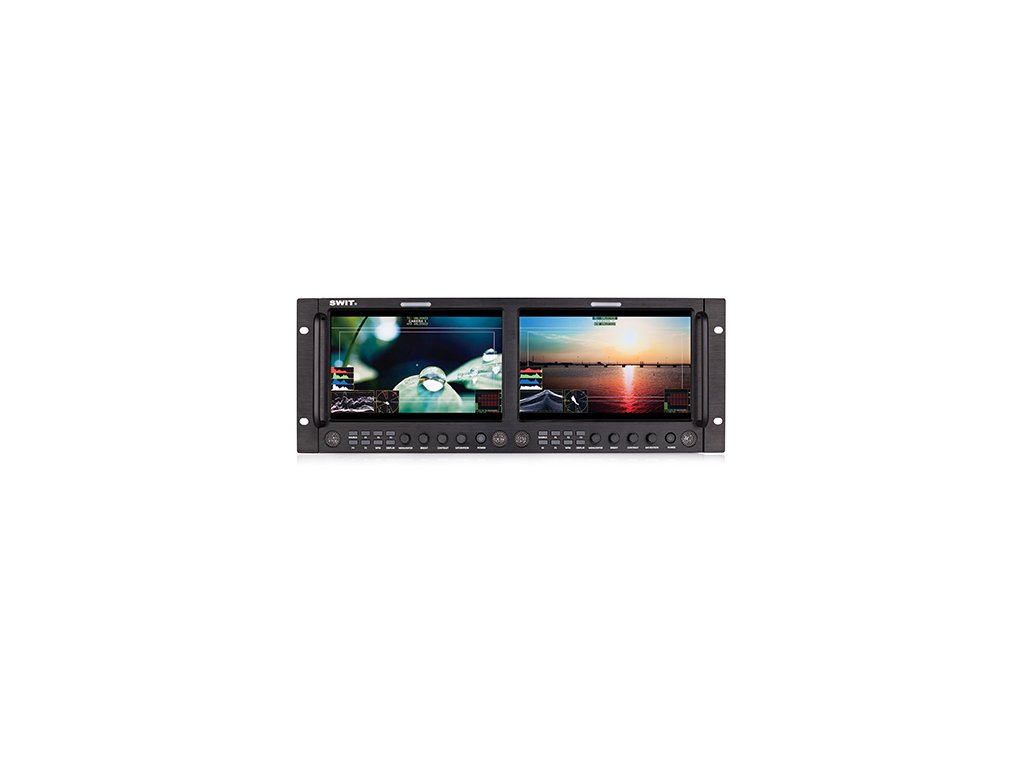

Swit M-1093F 2x9" IPS LCD 19" rackový 4U monitor

Detailní popis produktu

SWIT M-1093F 2x9" IPS LCD 19" rackový 4U monitor s rozlišením 1920×1200, kontrastním poměrem 800:1 a 2x 2K/3G/HD/SD-SDI, HDMI a kompozitním vstupem (+loop výstup).

M-1093F

Duální 9palcový LCD monitor s vlnovým průběhem s rozlišením FHD

• 9palcový IPS LCD panel ×2
• Rozlišení 1920×1200, kontrast 800:1
• Montáž do 19palcového 4U racku, otočný ±30°
• Monitorování 2K/3G/HD/SD-SDI, HDMI, CVBS
• 16-kanálové vestavěné audiometry s upozorněním
• Vyberte libovolné 2 zvukové kanály pro výstup
• Tvar vlny Y/Cb/Cr/R/G/B a jeden řádek
• Vektorový rozsah, histogram R/G/B/Y
• AFD, zpoždění H/V, R/G/B/Mono, falešná barva
• Displej TSL UMD a text TALLY
• Zebra pruhy, Peaking Focus Assist
• Zobrazení časového kódu SDI
• Značka 4:3, 13:9, 14:9, 15:9, 1,85:1, 2,35:1
• Světlo TALLY a ovládání GPI
• Aktualizace firmwaru USB

9palcový IPS LCD

IPS panel s LED podsvícením
M-1093F využívá 2× 9palcové IPS (In-Plane Switching) LCD panely s rozlišením Full HD 1920×1200 a LED podsvícením, kontrastem 800:1. Pozorovací úhel je horizontální: 170° / vertikální: 170°

Vstupní/výstupní rozhraní

SDI / HDMI / CVBS / Analogový zvuk
Každý LCD displej M-1093F podporuje
Vstup 2K/3G/HD/SD-SDI × 2
Smyčkový výstup 2K/3G/HD/SD-SDI × 2
Vstup HDMI 1.3 × 1
Výstup smyčky HDMI 1.3 × 1
Vstup CVBS × 1
Výstup smyčky CVBS × 1
3,5 mm analogový audio vstup × 1
3,5 mm analogový audio výstup × 1

Vzor asistenta analýzy videa

Průběh / vektorový rozsah / histogram

M-1093F podporuje vzory asistenta video analýzy, které zahrnují: průběh (Y/Pb/Pr/R/G/B), vektorový rozsah, histogram (R/G/B/Y), pro konverzi informací o kvalitě digitálního videa (Luma , Barva , Sytost atd.) na vzory a vzory lze zapnout/vypnout jednotlivě, zvolit polohu zobrazení (nahoru/dolů/vlevo/vpravo), velikost, barvu a průsvitnost.

Zabudované monitorování zvuku

Až 16kanálové měřiče s upozorněním a výběrem výstupu

M-1093F podporuje zabudovaný displej audiometrů SDI-16ch a HDMI-8ch se značkami a abnormálními zvukovými upozorněními. Uživatelé si také mohou vybrat libovolný 2-kanálový zvuk na výstup přes 3,5mm konektor nebo reproduktory. Pozici vzoru audiometru lze vybrat z jednoho ze čtyř rohů a můžete si vybrat zobrazení pouze 2 kanálů, 8 kanálů a celých 16 kanálů. Na výběr jsou také značky měřítka, výstražné informace a průsvitnost vzoru audiometru.

UMD a Text-Tally Display

Protokol TSL 3.1 / 4.0
M-1093F podporuje zobrazení UMD a Text-Tally protokolu TSL 3.1/4.0 s výběrem adresy 1-126 TSL a zobrazením Max. 8 písmen. Signál UMD/TALLY vstupuje přes port RJ45 (RS485) na zadním panelu monitoru.

Aktualizace firmwaru USB

Monitor poskytuje standardní port USB na zadním panelu pro aktualizaci firmwaru. Uživatelé si mohou stáhnout soubor s nejnovějším firmwarem na USB klíč a přímo jej vložit do monitoru M-1093F k aktualizaci bez připojení k PC.

3-barevné TALLY Light

Vstupní signál RJ45(RS485).

Na každé obrazovce jsou přední světla TALLY červené, zelené a žluté barvy a uživatelé mohou definovat kolíky portu RJ45 pro ovládání světel TALLY.

Zdroj

M-1093F poskytuje 4kolíkovou XLR zásuvku DC 6,5-24V napájecího vstupu pro obě 2 obrazovky a AC-DC adaptér je připojen na zadním panelu monitoru.

Instalace

M-1093F je standardní upevnění do 19" racku, zabírá výšku 4U. Monitor je otočný o ±30° nahoru a dolů, když je nainstalován na stojanu.

Standardní balíček

M-1093F nabízí ve standardním balení následující příslušenství:

• 1x 4-pinový XLR napájecí adaptér
• 2x ochranná fólie na LCD

Vstupní video formáty

M-1093F podporuje následující vstupní video formáty:
