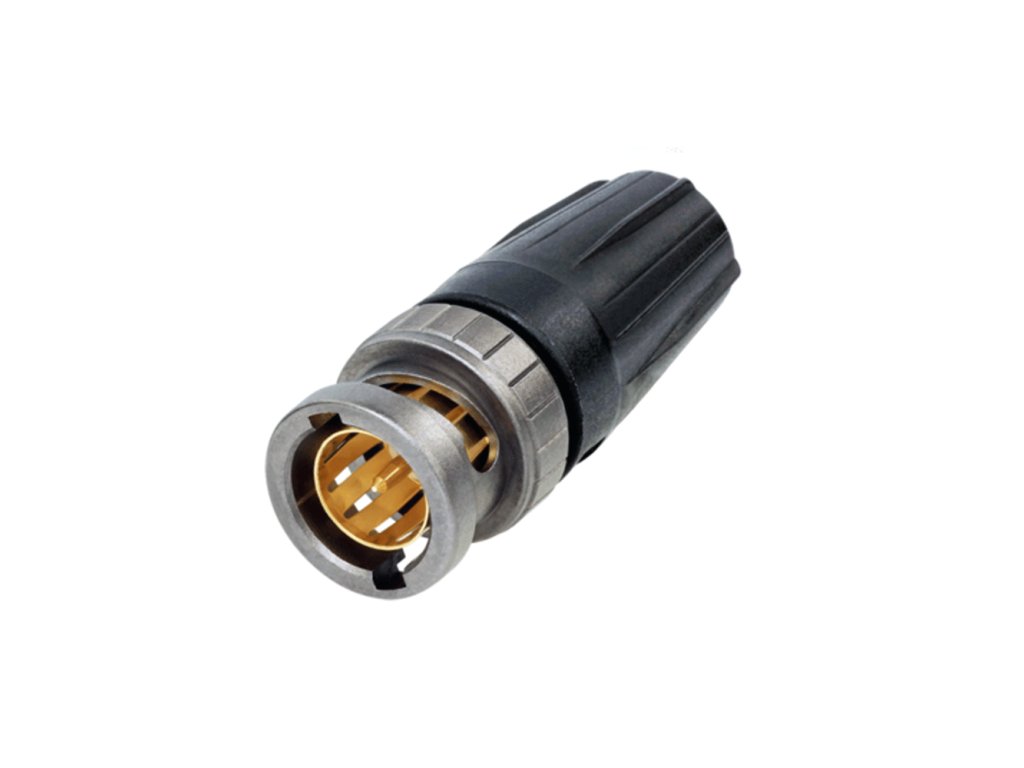

Neutrik NBNC75BFG7X zadní TWIST UHD 12G-SDI BNC konektor
Kód: AVY-NBNC75BFG7XDetailní popis produktu
Neutrik NBNC75BFG7X "zadní TWIST" UHD 12G-SDI 4K 8K BNC konektor
Vhodný kabel:
Canare L-2.5CHWS
Zadní konektor kabelu TWIST HD BNC nabízí skutečných 75? design a je dokonale vhodný pro HD aplikace.
Patentovaná zadní TWIST bota zaručuje snadný přístup i při aplikacích s vysokou hustotou a nabízí barevné kódování.
Vhodný kabel:
Canare L-2.5CHWS
Velikost krimpování:
Pin: 1,07 mm (čtvercový)
Štít: 5,00 mm (hex)
Vlastnosti a výhody
- „princip zadního TWIST“ zamykání/odemykání pomocí snadno dostupné boty soft touch (patent DE 100 48507)
- Ideální pro zapuštěné příčky, kde může být problémem přístup k „hlavě“ konektoru. Tyto konektory se otáčejí zezadu a ne zepředu.
- Pravda 75? design splňuje přísné požadavky HDTV / DVD
- Přední oblast: Zabraňuje naklonění v důsledku bočních sil, aby se chránily kontakty před deformací. Garantuje životnost min. 1000 párovacích cyklů!
- Přiléhavá středová vložka kolíku poskytuje hmatovou zpětnou vazbu
- Technologie krimpování štítu a pláště zabraňuje problémům s odkrytým uzemňovacím opletením na kabelových sestavách
- Vynikající ochrana a uchycení kabelu
- Přesné švýcarské opracované mosazné díly pro vynikající odolnost
- Příslušenství zahrnuje barevně označené kozačky v 10 standardních barvách, krimpovací nástroj a matrice
Technická informace:
Produkt
- Název: NBNC75BFG7X
- Typ připojení: BNC 75 ?
- Pohlaví: Muž
Elektrický
- Kontaktní odpor:?3 m?
- Kontaktní odpor:? 2 m?
- Dielektrická pevnost:1,5 kVdc
- Impedance:75 ?
- Izolační odpor:> 5 G?
- Jmenovité napětí:<50 V
- VSWR:
?1,06 / >30 dB až do 6 GHz
?1,13 / >24 dB až do 12 GHz
?1,22 / >20 dB až do 18 GHz
Mechanický
- O.D. kabelu:40,7 mm
- Uchycení kabelu: > 30 N (střed)
- Velikost krimpování:5,00 Hex slisování (štít)
- Velikost krimpování (špendlík): 1,07 krimpování
- Síla vkládání:< 25 N
- Životnost: > 1000 párovacích cyklů
- Uzamykací zařízení: Bayonett
- Kotvení kabelů: Krimpování bundy
Materiál
- Kontakty: Mosaz: (CuZn35Pb2), 0,2 µm AuCo (středový kontakt)
- Vložit: PP
- Shell: mosaz (CuZn39Pb3)
- Pokovování skořepiny:Antraloy
Environmentální
- Rozsah teplot: -30 °C až +85 °C
- Krimpování kontaktu: Vyhovuje IEC 60803 a IEC 60352-2
